• For optimalt resultat skal subwoofer kobles med Hi-Level kabel (høyttaler-uttak på forsterker).

• Skru delefrekvensen ned til minimum og juster volumet relativt høyt på subwoofer.

Standardkobling Fullbalanserte forsterkere og klasse D konstruksjoner

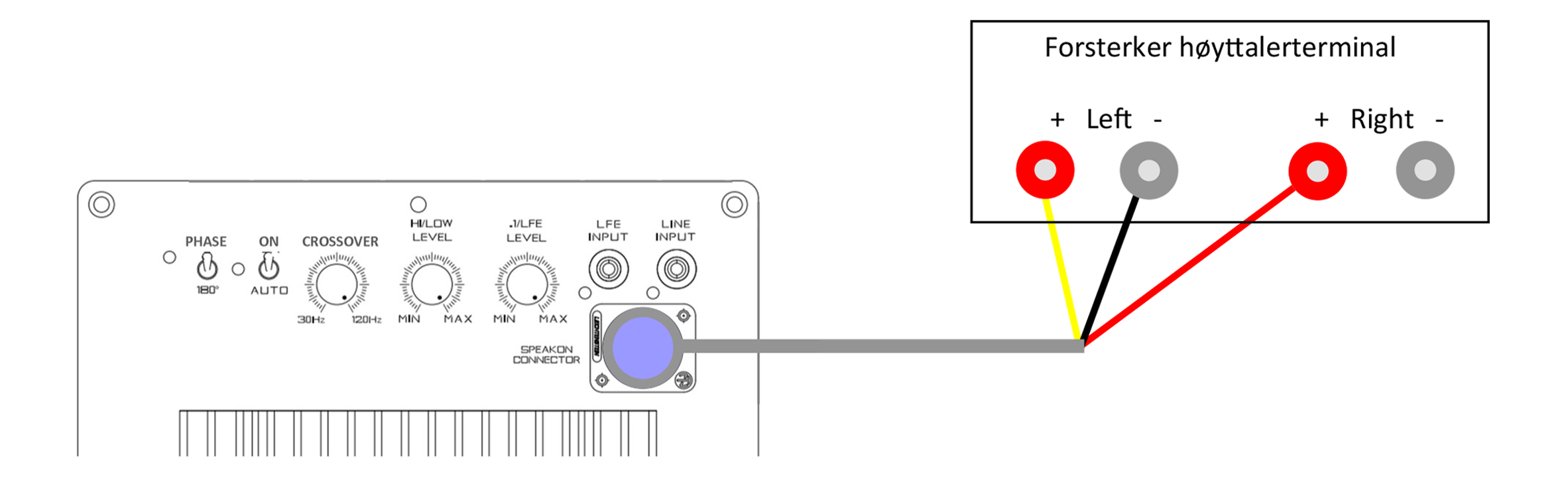

Standardkobling:

• Rød kabel: Right +

• Gul kabel: Left +

• Sort kabel: Left -

Fullbalanserte forsterkere og klasse D konstruksjoner:

• Rød kabel: Right +

• Gul kabel: Left +

• Sort kabel: Som hovedregel - skal ikke tilkobles

Ved brum/støy kobles kabel til chassis på forsterker

Hjørneplassering Inntil vegg For subwoofere med basselement i front

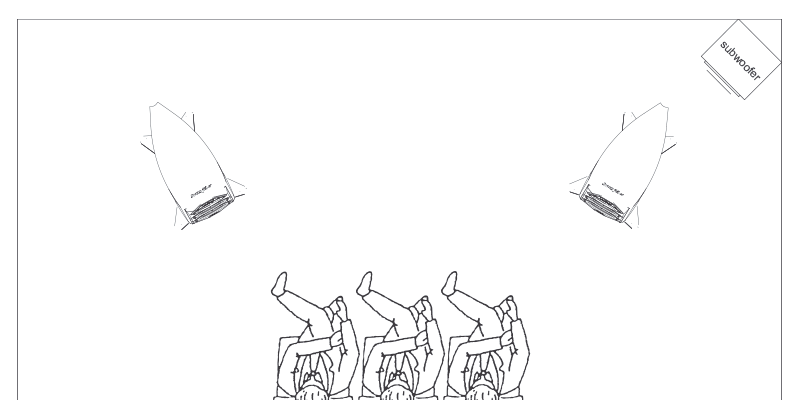

Hjørneplassering

• Optimal plassering av en subwoofer er hjørneplassering BAK hovedhøyttalere.

• For subwoofere med frontrettet bass anbefales diagonal plassering, dvs. elementet pekende mot motsatt hjørne av rommet.

• Flytt subwooferen i små steg (1-2 cm) diagonalt fra hjørnet.

• Korrekt plassering er den posisjonen hvor subwoofer spiller høyest.

1. Fase

• Lytt til endring i lydnivå når bryter for "PHASE" endres fra "0" til "180".

• Korrekt fase er den posisjonen som gir høyest lydtrykk.

2. Volum

• Juster volumet på subwoofer (fortsatt delefrekvens i minimum) samtidig som det spilles på høyttaleren til det punktet hvor det er en god balanse mellom subwoofer og høyttalere, slik at subwooferen såvidt høres ved innkobling.

• Nivået er for høyt dersom bassgjengivelsen ikke oppleves integrert sammen med høyttalerne.

3. Delefrekvens

• Skru forsiktig opp delefrekvensen inntil lyden fra subwoofer oppleves som for høy.

• Juster deretter delefrekvensen ned slik at subwoofer integreres optimalt sammen med høyttalerne. Basslagene vil nå være helt i fase fra høyttalere og subwoofer.

• Små endringer i volum og delefrekvens kan nå gjøres for å optimalisere integrasjonen mellom høyttalerne og lytterom.

Merk: Dersom subwoofer skal brukes til både stereo og hjemmekino, justér først subwoofer til stereo med Hi-level kabel - i henhold til instruksjoner i de første punktene. Følg deretter stegne under uten å endre justeringene for stereo.

Subwooferen har doble innganger:

• Hi-Level for tilkobling fra høyttaleruttak på forsterker.

• LFE/linjenivå for tilkobling av subwoofer fra pre-out på hjemmekino/surround forsterker.

Inngangene har separate volumjusteringer som gjør at subwoofer optimaliseres til både stereo og hjemmekino/surround.

• Ved avspilling av stereomateriale skal subwoofer kun motta signal fra Hi-Level kabel.

• Ved multikanal hjemmekino/surround mottar subwoofer signal fra både Hi-Level og LFE-linjenivå.

• Definer hovedhøyttalere til "Large".

• Subwoofer kobles med Hi-Level kabel, benytt samme prosedyre som for oppjustering av musikk.

• Benytt i tillegg en signalkabel fra "subwoofer/LFE pre out" på surroundreceiver til LFE inngang på subwoofer.

• Velg et filmspor med kraftig bass og juster nivået på LFE inngang til ønsket lydstyrke.

NB: Lydnivået på Hi-Level skal ikke endres.
